iOS版CueMol viewerについて

これは何?

iOSで動作するCueMolのモバイルデバイス版です. 以下のことが可能です.

  • 右クリックによる原子名等の情報表示と,View 中心への移動
  • Cameraに保存された視点,視方向への移動
  • 各object, renderer毎の表示・非表示の変更

プレゼン・ディスカッション等のために, 構造を見る・見せることだけに特化しているため,上記以外の編集作業はできません.

基本的に,以下の流れで使用するものと考えていただければと思います.

  1. Desktop版CueMolでシーンを作成
  2. Mobile device用にpolygon数などを調節する(Light weight sceneを参照)
  3. QSLファイルに書き出す(Light weight sceneを参照)
  4. Deviceに転送
  5. iOS版CueMol viewerで表示

Install

Apple storeから無料でダウンロード・インストール可能です.

http://itunes.apple.com/us/app/cuemol/id496236710?ls=1&mt=8

使用方法

主にユーザインタフェイスは以下の3つからなります.

  • File browser
  • Molecular viewer
  • Display panel

File browser

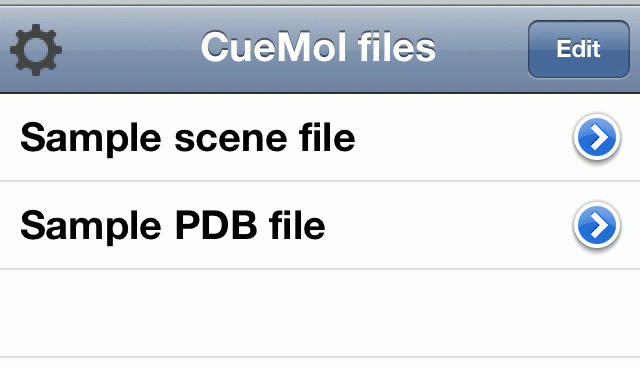

CueMol viewerで利用可能なファイル一覧が表示されます.

ファイル名の部分をタップすると,そのファイルが開かれ,Molecular viewerに移行します. (その際エラーが出ると,メッセージボックスが表示されFile browserに戻ってしまいます)

インストール時には,サンプルのqslファイルとPDBファイルが表示されていると思います.


Edit mode

右上のEditボタンを押すとedit modeになり,一覧からファイルを削除できるようになります. ただし,元々入っているsample file 2つと下記のiTunesを利用して転送したファイルは削除できません. (iTunesを利用して転送したファイルはiTunes側から削除できるとおもいます)

editが終了したら,再度右上のボタンを押してedit modeを終了させてください.

Settings

左上のギアアイコンをクリックすると設定画面が表示されます. 現在はバージョン情報などが表示されるだけであまり設定項目はないですが, 今後増えていくかもしれません.

Molecular viewer

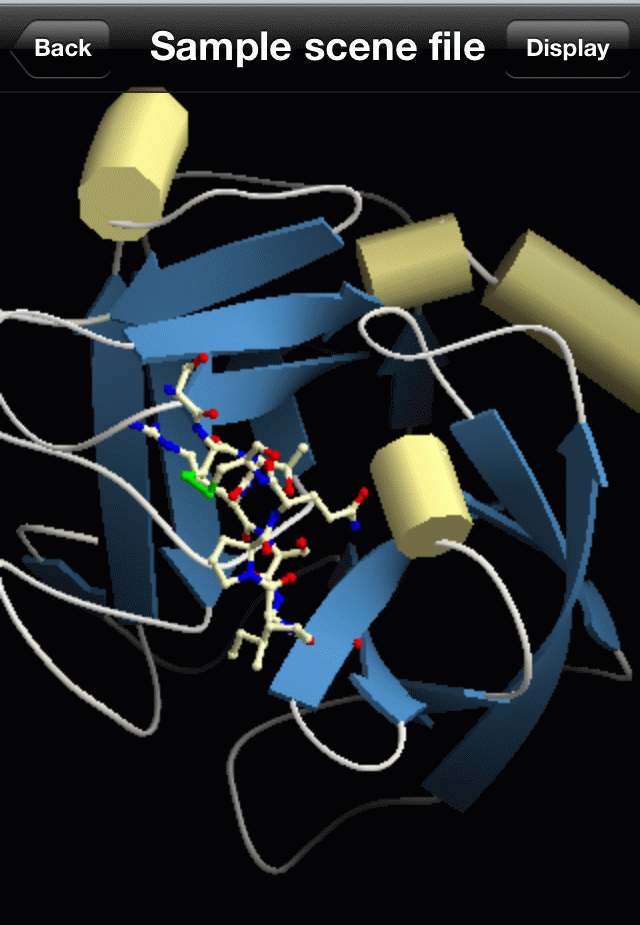

文字通り,分子が表示される画面です.


以下の操作が可能になっています.

Single finger scroll
画面が回転します(PC版のマウス左ボタンドラッグと同様)
Double finger scroll
画面が平行移動します(PC版のマウス右ボタンドラッグと同様)
Three finger scroll
Slab depthが変化します(iPad/iPhoneの設定により,Three finger swipeを別の操作例えば画面ズーム等に割り当てていると動作しないようです)
Pinch
画面のズームが変化
Rotate
画面がZ軸(画面に垂直な方向)を軸に回転
Double tap
タップした位置に原子があるとメニューが表示される
Long press
画面上方にメニューが表示される

Double tapメニュー

分子中の原子がある位置をダブルタップ(二回一本指で軽くタップする)すると,以下のようなメニューが表示されます

原子名
原子名が表示されます.選択しても何も起こりません
Center here
文字通り,画面の中心がこの原子の位置に移動します

Long pressメニュー

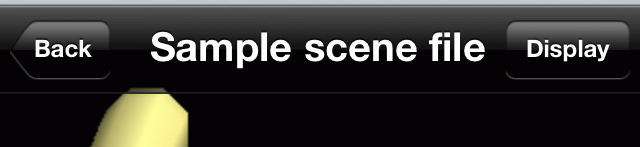

Molecular viewerの中のどの部分でもよいので,Long press(長押し)すると,画面上方にメニューバーが表示されます. Back (iPhone)あるいはCueMol files (iPad)と書かれたボタンを押すと,File browserに戻ります. Displayと書かれたボタンを押すと,下記のDisplay panelが表示されます.


Display panel

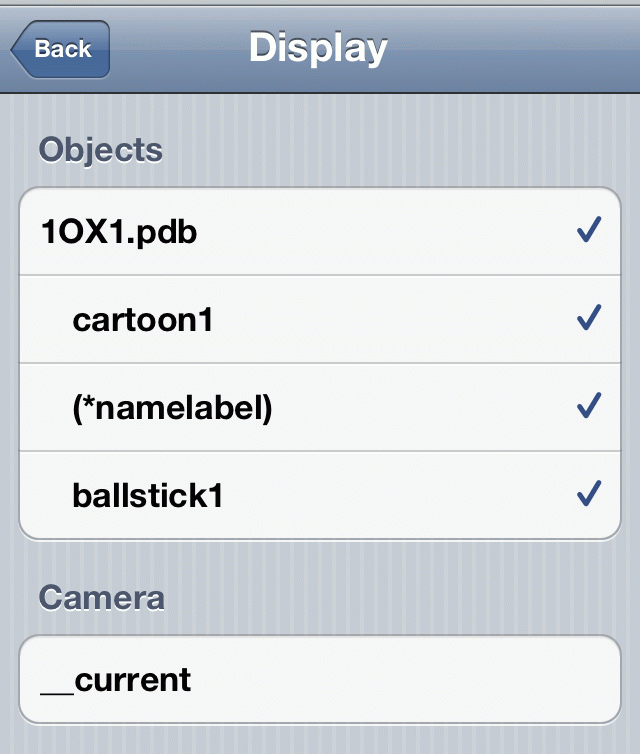

CueMol PC版のSceneパネルに相当するものです.


Objects中の該当項目をクリックすると, シーン中のObject/Rendererの表示・非表示がトグルされます.

Camera中の該当項目をクリックすると,そのカメラに保存された視点に,Molecular viewerの視点が移動します. デフォルトでは__currentというカメラしかありませんが,これはqslシーンファイルがロードされたときに表示される設定になります(qslファイル参照). これを利用して複数の視点を切り替えて使用するには,前もってCueMol PC版でカメラに視点を保存しておく必要があります.

PCなどからのファイル転送

iOS版CueMolはviewerに特化しているため,表示させるシーンは前もってPCで作成しておき,下記の方法でiPhone/iPadに転送する必要があります.

iTunesを利用した方法

iTunesのファイル共有機能を使ってPCからデバイスにファイルを転送することができます.

http://support.apple.com/kb/HT4094?viewlocale=ja_JP

上記のリンク先のように,CueMolの書類としてqslあるいはpdbファイルを開き, 同期させるとデバイスにファイルが転送され,上記のFile browserに表示され開けるようになります.

Dropboxなどのストレージサービスを利用した方法

DropboxやSugar syncにqslやpdbファイルを放り込んでおけば,iPhone/iPad版DropboxやSugar syncで該当ファイルを開くと(いったんファイルが開けない旨が表示されますが)アプリを選ぶメニューが出てくるので, そこでCueMolを選択すれば,該当ファイルがCueMolでopenされます.

その他

他にsafariなどのウェブブラウザでもPDBやqslファイルへのリンクをクリックすると アプリを選ぶメニューが出てくるので, そこでCueMolを選択すれば,該当ファイルがCueMolでopenされると思います(多分・動作未確認)

QSLファイル以外の扱い

PDBファイル

一応PDBファイルを開くことができます.

ただし,限バージョンではデフォルトで表示されるsimple表示(線描)以外で表示することができません.

今後余裕があれば表示を作成・変更できる簡易UIを実装したいと考えています.
